Продукция » Габаритные и присоединительные размеры насосов ОНЦ и ОНЦ-с

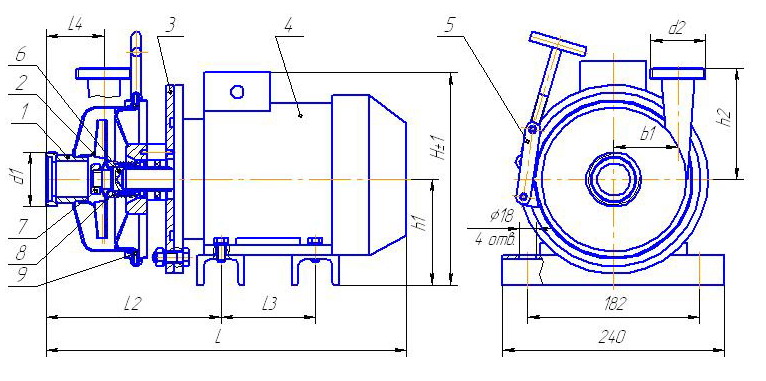

Габаритные и присоединительные размеры электронасосов типа  ОНЦ _/30





Размеры,

Марка  электронасоса

мм

ОНЦ 3,5/30

ОНЦ 6,3/30

ОНЦ 12,5/30

ОНЦ 25/30

L

450 max

520 max

520 max

520 max

L2

215

215

215

215

L3

100

112

112

140

L4

60

60

60

60

d1*

Rd58 (Ду32)

Rd78 (Ду50)

Rd78 (Ду50)

Rd78 (Ду50)

d2*

Rd58 (Ду32)

Rd58 (Ду32)

Rd78 (Ду50)

Rd78 (Ду50)

H

275 max

275 max

300 max

300 max

h1

112

132

132

132

h2

117

117

146

146

B

240

280

280

280

b1

100

100

90

90

b2

182

240

240

240





  Габаритные и присоединительные размеры электронасосов типа  ОНЦ _/20





Размеры,

Марка  электронасоса

мм

ОНЦ 1,5/20

ОНЦ 3,5/20

ОНЦ 6,3/20

ОНЦ 12,5/20

L

400 max

400 max

450 max

450 max

L2

170

170

175

175

L3

90

90

100

100

L4

60

60

60

60

d1*/d2*

Rd58 (Ду32)  /  Rd58 (Ду32)

H

275 max

275 max

300 max

300 max

h1

103

103

112

112

h2

118

118

118

118

b1

68

68

68

68





Габаритные и присоединительные размеры электронасосов

                        типа ОНЦ-с серии «Атлант»





п\п

Марка электронасоса

Размеры, мм

A

B

d

D1

N

D2

M

L**

L1

C

H1

K

1

ОНЦ-с 6,3/30К5-2,2/2

200

170

254

50*

110×1/4?

50

78×1/6?

535

268

115

130

140

2

ОНЦ-с 12,5/30К5-3/2

250

200

254

50*

110×1/4?

50

78×1/6?

540

272

115

140

140

3

ОНЦ-с 25/30К5-5,5/2

250

220

254

50*

110×1/4?

50

78×1/6?

584

276

115

150

140

4

ОНЦ-с 6,3/50К5-5,5/2

230

220

310

50*

110×1/4?

50

78×1/6?

654

346

125

160

165

5

ОНЦ-с 12,5/50К5-5,5/2

230

220

310

50*

110×1/4?

50

78×1/6?

654

346

125

160

165

6

ОНЦ-с 25/50К5-7,5/2

280

220

310

50*

110×1/4?

50

78×1/6?

680

352

125

162

165

7

ОНЦ-с 50/25К5-7,5/2

280

220

310

80

110×1/4?

50

78×1/6?

670

344

115

162

165

8

ОНЦ-с 80/20К5-11/2

 330

  250

 350

 80

 110×1/4?

 65

 95×1/6?

  732

  367

  115

  162

  165
